国产又黄又爽无遮挡I天天射天天操天天干I精品字幕在线I99爱国产精品I人人舔人人干I久久不卡av

樹脂-泡沫鋁復合材料制備及性能研究（十四）

2.5.3 PU-PUR澆鑄體拉伸性能分析 (A)

(1)PU-PUR  澆鑄體拉伸應力-應變曲線分析

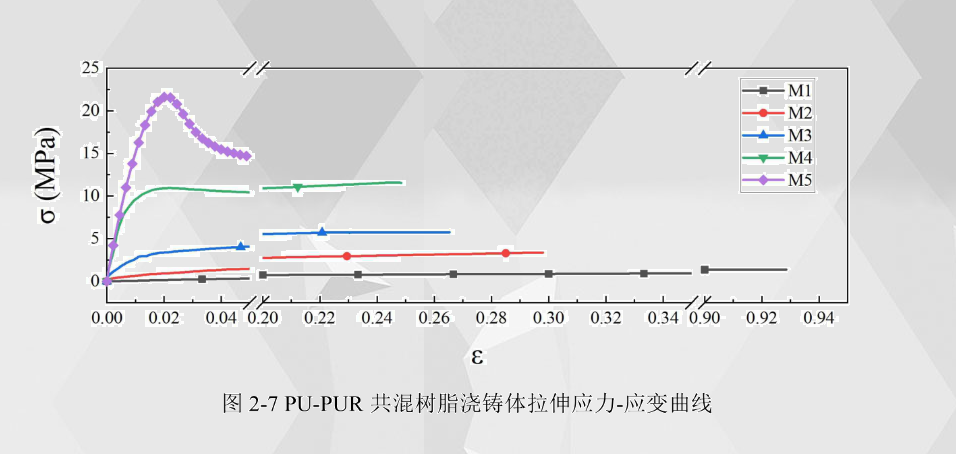

通過數值計算得到PU-PUR共混樹脂澆鑄體的拉伸應力-應變曲線如圖2-7所示。從曲線中可以看出，隨著聚脲所占比例的不斷增加，拉伸應力-應變曲線開始表現出更多的塑性形變特征，曲線上出現屈服階段，在M3、M4和M5中，即聚脲成分占共混樹脂比例達到50%及以上時屈服階段表現地更明顯。同時由于聚脲所占比例的增加帶來硬段成分的增加，使得拉伸試樣相比于較低聚脲含量的樹脂澆鑄體所能承受的拉伸位移更短。
