国产又黄又爽无遮挡I天天射天天操天天干I精品字幕在线I99爱国产精品I人人舔人人干I久久不卡av

樹(shù)脂-泡沫鋁復(fù)合材料制備及性能研究（十三）

2.5.2 PU-PUR DSC分析

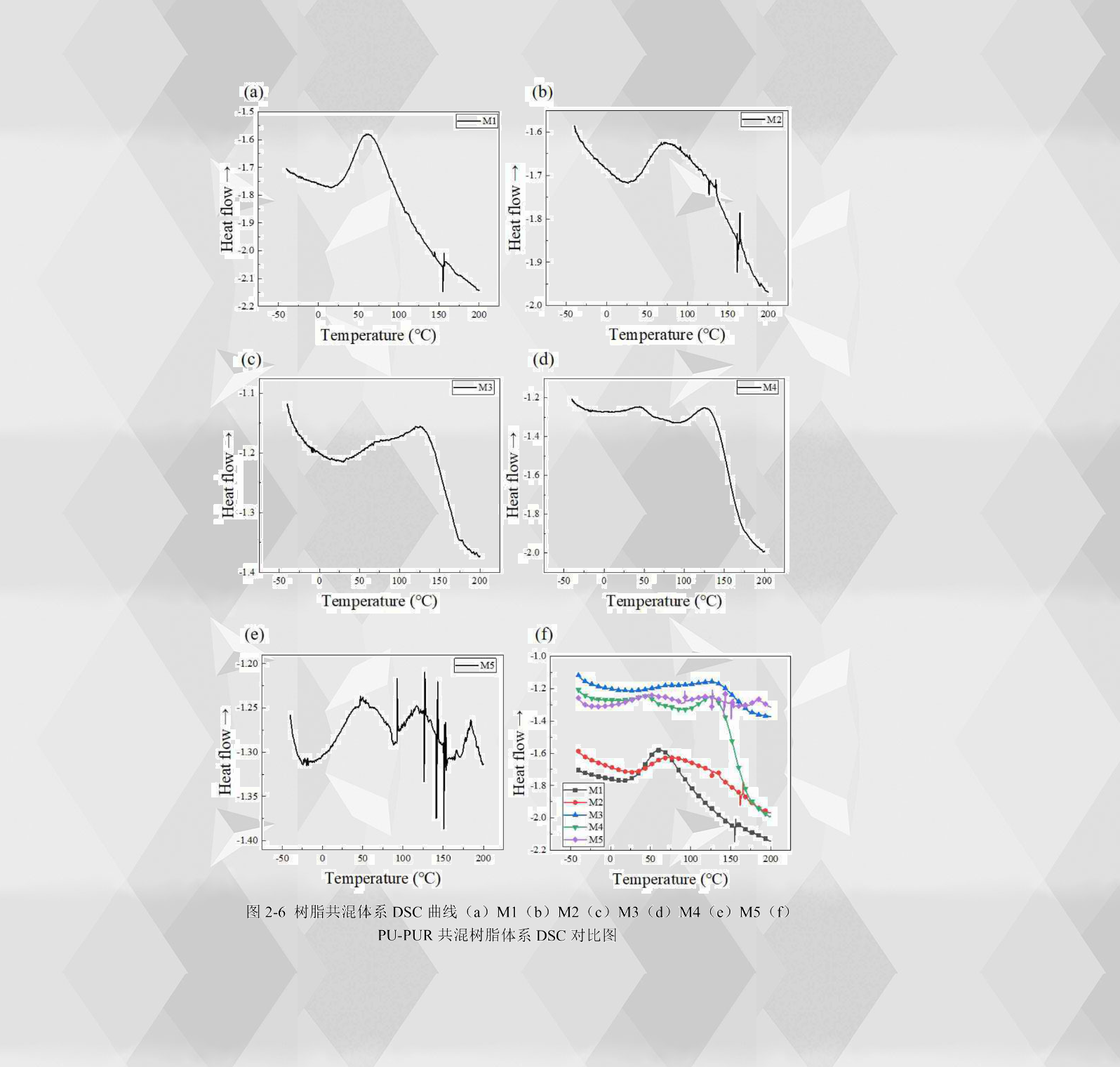

從PU-PUR共混樹(shù)脂的DSC曲線(xiàn)對(duì)其固化行為進(jìn)行分析。從M1樹(shù)脂的DSC曲線(xiàn)2-6(a)上看到，曲線(xiàn)在35.41-86.16℃之間出現(xiàn)了一個(gè)明顯的放熱峰，這就是M1樹(shù)脂的固化反應(yīng)峰，其峰值為59 .66℃。從M2樹(shù)脂的DSC曲線(xiàn)2 - 6(b)上看到，曲線(xiàn)在45.16-120.16℃之間出現(xiàn)了一個(gè)明顯的放熱峰，這就是M2樹(shù)脂的固化反應(yīng)峰，其峰值為73.66℃。從M3樹(shù)脂的DSC曲線(xiàn)2-6(c)上看到，曲線(xiàn)在94.58-138.25℃出現(xiàn)了一個(gè)明顯的放熱峰，這就是M3樹(shù)脂的固化放熱峰，其峰值為125.08℃。從M4樹(shù)脂的DSC曲線(xiàn)2-6(d)上看到，曲線(xiàn)在98.58-140.83℃出現(xiàn)了一個(gè)明顯的放熱峰，這就是M4樹(shù)脂的固化放熱峰，其峰值為126.16℃。從M5樹(shù)脂的DSC曲線(xiàn)2-6(e)上看到，曲線(xiàn)出現(xiàn)了兩個(gè)較大的放熱峰，其中第二個(gè)較大的放熱峰位于96.50-138.08℃之間，其峰值為116.75℃。通過(guò)不同共混樹(shù)脂的DSC曲線(xiàn)對(duì)比2-6(f)可以看出，聚脲的加入使得共混樹(shù)脂放熱峰朝著較高溫度移動(dòng)，而通過(guò)M3、M4樹(shù)脂的曲線(xiàn)可以看出，當(dāng)聚脲含量占到共混樹(shù)脂的50%以上時(shí)，共混樹(shù)脂的固化峰值變化不大。從共混樹(shù)脂的DSC曲線(xiàn)和樹(shù)脂流變測(cè)試結(jié)果分析得出，樹(shù)脂DSC曲線(xiàn)的峰值和樹(shù)脂流變粘度-溫度曲線(xiàn)轉(zhuǎn)變點(diǎn)的結(jié)果大致符合，因此表2-3能夠作為樹(shù)脂共混體系的最佳固化溫度和時(shí)間使用。

表2-4 PU-PUR共混樹(shù)脂體系DSC曲線(xiàn)數(shù)據(jù)
