国产又黄又爽无遮挡I天天射天天操天天干I精品字幕在线I99爱国产精品I人人舔人人干I久久不卡av

閉孔泡沫鋁夾層結(jié)構(gòu)耐撞性研究（四十八）

面板對結(jié)構(gòu)耐撞性能影響（4）

通過以上分析可知，在低速沖擊實驗中，面板為彈塑性材料的夾層結(jié)構(gòu)的防護性能會隨著面板厚度的增加而提升明顯，而面板為脆性材料的夾層結(jié)構(gòu)則提升效果有限。

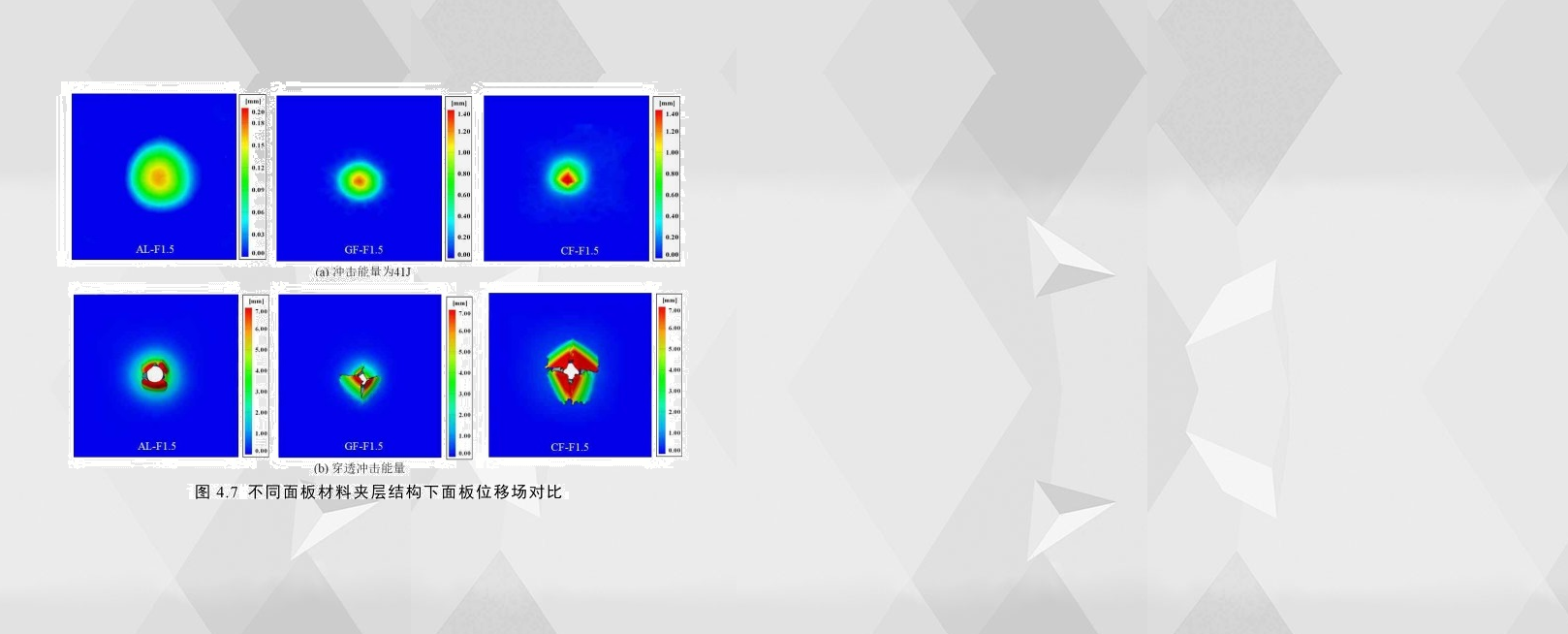

在低速沖擊實驗研究過程中，面板的變形量(尤其是下面板的變形量)對防護性能的評估極為重要，因此分析夾層結(jié)構(gòu)下面板最大變形是十分必要的，圖4.7(a)為三種面板厚度為1.5mm的夾層結(jié)構(gòu)在沖擊能量為41J下的下面板變形位移場；通過比較三者的變形可以看出，鋁合金夾層結(jié)構(gòu)的下面板變形面積是最大的，而其沖頭垂直方向的最大變形量是最小的；此外CF-F1.5與GF-F1.5比較而言，兩者的變形面積相差不大，但前者的最大變形量更大，并且可以看到明顯的十字形裂紋。圖4.7(b)為同配置條件下的試件在穿透沖擊能量下的下面板變形位移場；可以看出，AL-F1.5的下面板變形位移場的形狀為圓形，相比之下，CF-F1.5的下面板可以看到呈菱形的穿孔且位移變形的區(qū)域比前者要大一些，此外，GF-F1.5的位移場的大小和破壞形式介于其余兩者之間。從以上的分析中也可以得出，在同等尺寸配置，鋁合金夾層結(jié)構(gòu)耐沖擊性能更好，而碳纖維夾層結(jié)構(gòu)的耐沖擊性能可能是最差的。
